一、結構和性能

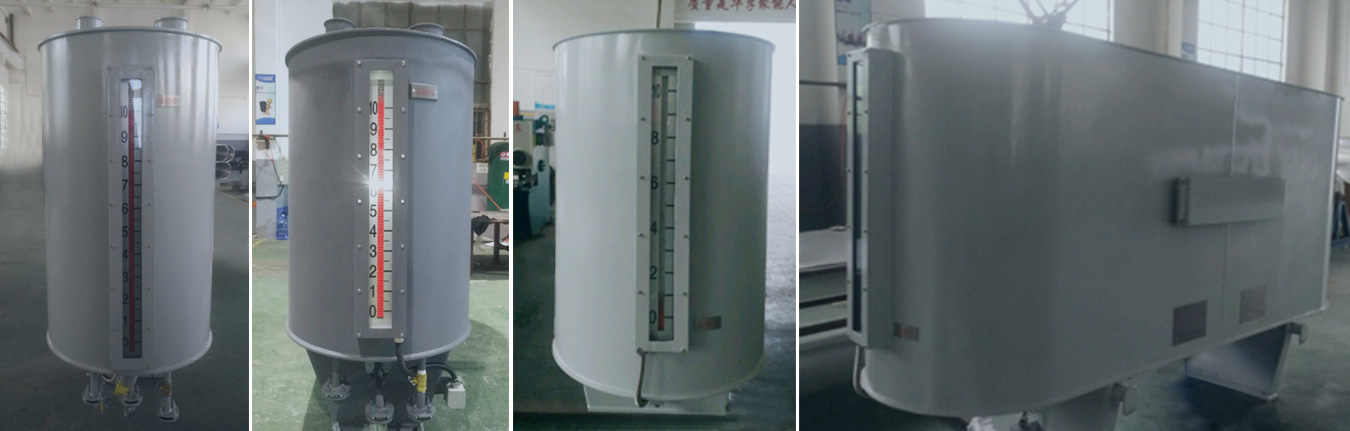

YZ-BPL型金屬波紋密封式（外油立式）儲油柜適用于各種油浸式電力變壓器及其它油浸式電力設備。本產品采用超柔性不銹鋼波紋芯體作為補償內膽,整體進行無凝露設計，充分滿足對變壓器絕緣油的容積補償。其具有密封性能好、補償量大、靈敏度高、免維護、動作平穩可靠等優點，同時帶有高低油位報警功能和4~20mA油位遠傳功能。是隔膜式儲油柜、膠囊式儲油柜的理想更新替代產品。

1、結構特點

1.1結構

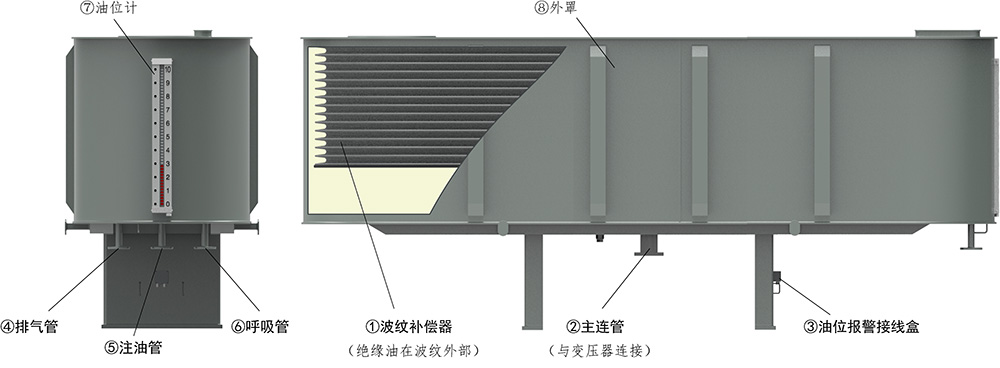

YZ-BPL型金屬波紋密封式儲油柜由柜體、柜腳、波紋芯體、變壓器接口、注放油口、呼吸口、排氣口、油位計等組成。

1.2 特點

1.2.1 全密封結構及不銹鋼芯體，有效防止油質劣化。

1.2.2 儲油柜補償量大，芯體上下垂直運動，動作平穩、可靠。

1.2.3 全密封柜體制造，無運行泄露風險。

二、 工作原理

外油立式金屬波紋式儲油柜采用不銹鋼波紋芯體作為補償器元件，變壓器油充滿儲油柜柜體與波紋芯體之間，當變壓器油隨溫度變化產生體積變化時，儲油柜通過波紋芯體的上下伸縮實現容積的相應補償。

2.1主要性能參數

2.1.1波紋芯體耐壓能力：-0.1Mpa~0.05Mpa

2.1.2 波紋芯體的大彈性反力：≤6kPa

2.1.3 波紋芯體設計壽命：30年

三、  產品到貨驗收

3.1 檢查產品運輸過程中是否處于充氣狀態：

3.1.1查看注油口處壓力表讀數是否在0.04MPa～0.05MPa區域（充壓時環境溫度與現場驗收時的環境溫度不同會使壓力表的讀數有輕微變動）。

3.1.2打開排氣管口時是否有強烈氣流噴出。

3.2外觀檢查：不得有嚴重磕碰或明顯變形。

3.3 產品及附件清點。（見供貨單）

3.4 文件檢查，應有以下文件：產品說明書、出廠檢驗報告、供貨單及合同要求的其它產品資料。

四、 產品運輸

為防止儲油柜運輸時芯體頻繁自由伸縮受損，請變壓器生產廠保留充氣裝置和壓力顯示裝置，以便二次運輸使用，二次運輸時嚴格執行對儲油柜充壓0.04~0.05MPA運輸，直至產品在現場安裝完畢。

4.1充壓運輸方法：

4.1.1打開呼吸口，將充氣裝置、壓力表分別安裝在注放油口和排氣口上。

4.1.2從充氣閥向儲油柜內充入氮?dú)饣蚋稍飰嚎s空氣（氣壓0.04~0.05MPa），使芯體處于壓合狀態。

注：磁翻板油位計芯體處于壓合狀態時油位指示為紅色（指向頂部運輸位，即10位靠上）。

4.1.3關閉充氣閥，關閉呼吸口。

五、儲油柜的存放

5.1存放環境不應有腐蝕性氣體；

5.2存放場地可靠，避免油位計等易損部位損壞；

5.3不得關閉呼吸口閥門；

5.4保持注排油口，排氣口，主聯管口等密封。

六、儲油柜的安裝和注油

6.1配件和工具準備

準備與儲油柜連接的閥門、連管、螺栓及膠墊等配件。準備濾油機、氣泵及常用工具如扳手、手錘等。

6.2儲油柜安裝前準備

泄壓：按順序打開呼吸口、排氣口、注放油口（注意打開排氣口時應有強烈氣流噴出），將內部氣體釋放。

6.3儲油柜管路安裝、控制線路連接

6.3.1儲油柜吊裝就位，固定儲油柜支架和變壓器本體；

6.3.2連接好與變壓器相通的管路及相應蝶閥、氣體繼電器等；

6.3.3將排氣管、注排油管、呼吸管分別引至下方便于操作的高度；

6.3.4關閉通向變壓器管路的蝶閥。

6.3.5 將油位計高油位和低油位報警裝置控制線路接好。

七、注油程序

注油→排氣→調整油位

7.1注油

打開呼吸口及排氣口閥門，從注油口向儲油柜內注油。

7.2排氣

注油后油位指示不斷升高，觀察油位指示位置，當油位指示位置接近應設定的位置時，關閉呼吸口，繼續注油，直至儲油柜內空氣從排氣口排凈并穩定出油，然后關閉排氣口，同時停止注油。

注意：注油時須將儲油柜油腔內氣體排凈，以免形成假油位。

7.3調整油位（儲油柜注油后，變壓器檢修或運行中如油位指示偏差較大，須在帶油狀態下進行油位調整。）調整方法如下：

7.3.1油位偏高

1)關閉通向變壓器管路的蝶閥；

2)關閉排氣口閥門，打開呼吸口閥門，從注油口適當放油。

7.3.2油位偏低

1)關閉通向變壓器管路的蝶閥；

八、注意事項

8.1儲油柜吊裝落位時，注意防止碰撞殼體及油位視窗；

8.2注油過程中，應確保儲油柜內氣體排凈，以免形成假油位。排凈氣體的標準是：排氣口連續出油。排凈氣體后，排氣口閥口及注油口閥門關閉，同時須用蓋板可靠密封；

8.3儲油柜的工作狀態應是：呼吸口閥門常開，排氣口、注油口閥門常閉。

九、重要提示

▲   波紋儲油柜到貨須檢查產品是否處于充壓狀態。

檢查方法：

① 查看排氣口處壓力表讀數是否在0.04~0.05MPa區域。

② 打開排氣管法蘭封板時應有強烈氣流噴出。

滿足上述幾點可判斷儲油柜內部波紋管處于壓合狀態，也可判定儲油柜無滲漏。,

▲ 沒有充氣運輸?shù)膬?chǔ)油柜不能安裝使用。

▲ 發現到貨產品無氣壓，請與廠家聯系。
